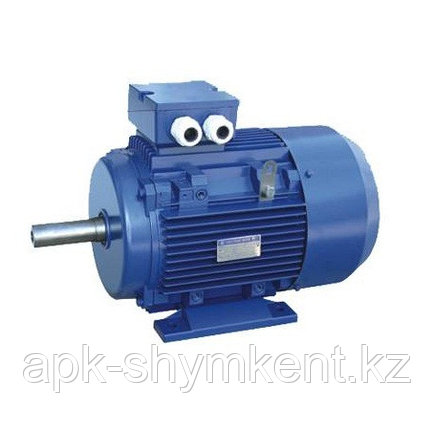

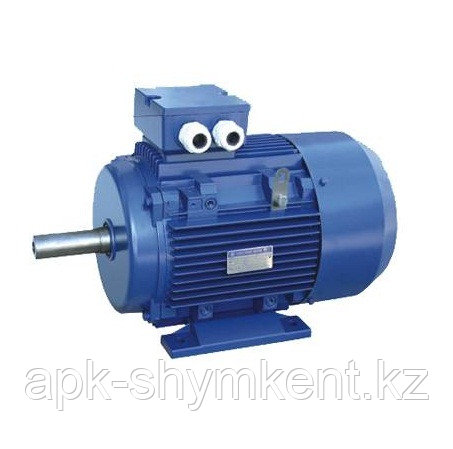

ЭЛЕКТРОДВИГАТЕЛИ ОБЩЕПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

Условные обозначения асинхронных электродвигателей.

АИР– марка электродвигателя означает:

А – асинхронный электродвигатель (электродвигатель переменного тока, скорость вращения ротора которого отстаёт от скорости вращения магнитного поля статора).

И – электродвигатель унифицированной серии, которая была разработана еще в рамках международной организации Интерэлектро, объединявшей электротехников стран — бывших членов СЭВ.

Р ― вариант увязки мощности с установочными размерами (может быть обозначение С). По стандарту РС3031-71 или CENELEC-DOKUMENT 28/64.

Е – однофазный двигатель (если буква стоит до обозначения габарита);

56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 – габаритные размеры электродвигателя (высота оси вращения).

А, В, С – длина сердечника статора асинхронного электродвигателя (первая длина, вторая длина, третья длина), отсутствие буквы, означает, что при данном установочном размере (S, M, L) выполняется только одна длина сердечника статора.

S, M, L – установочные размеры по длине станины электродвигателя (короткая, средняя, длинная), отсутствие буквы, означает единые установочные размеры для статоров А, В, С.

2, 4, 6, 8 – число полюсов и соответственно количество оборотов (3000, 1500, 1000, 750).

У2, У3– климатическое исполнение и категория размещения.
