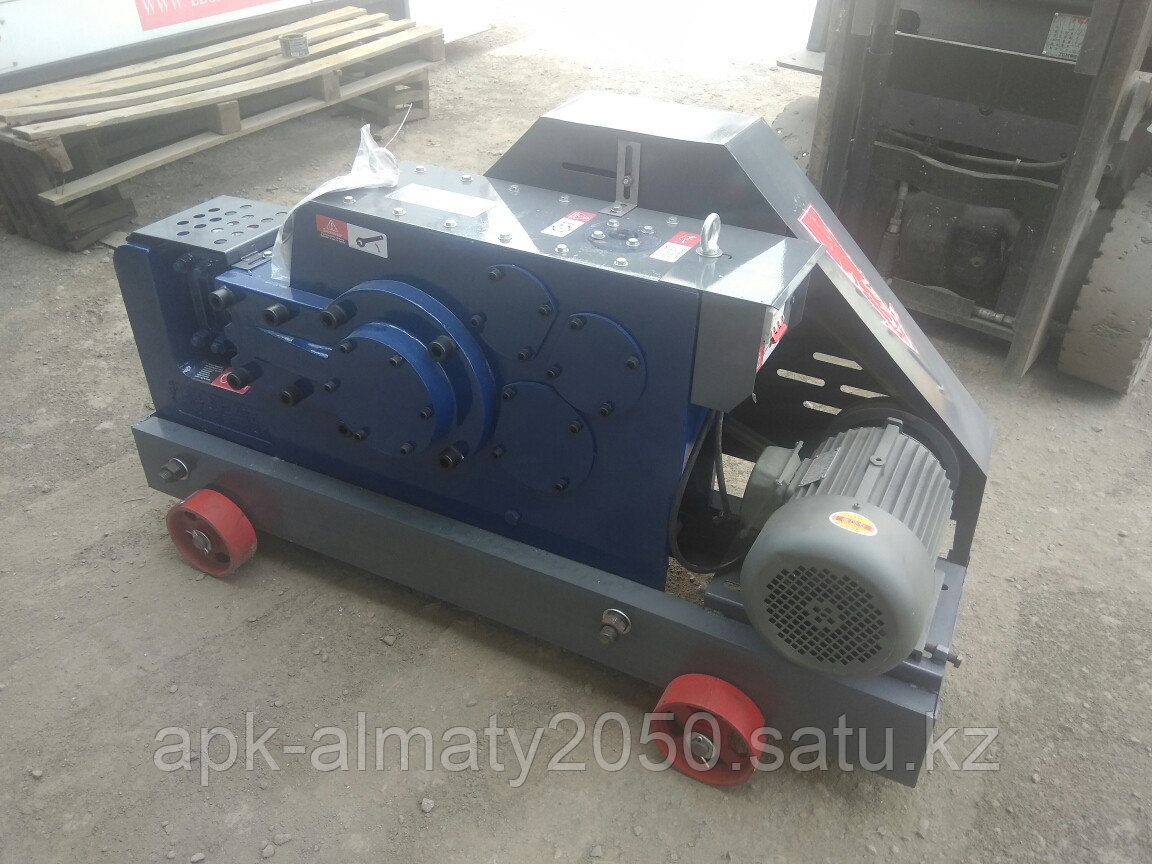

Станки для резки арматуры GQ-40/42/50 (далее станок) применяются на заводах, домостроительных комбинатах и на строительных площадках при производстве монолитных работ.
Станок предназначен для резки арматурной стали, применяемой в железобетонных изделиях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
GQ-40 |
GQ-42 |
GQ-50 |
|
МОЩНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ, КВТ |
3,0 |
3,0 |
4,0 |
|
СКОРОСТЬ ВРАЩЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ, ОБ/МИН |
2800 |
2800 |
2800 |
|
СЕТЬ |
ТРЕХФАЗНАЯ 380 В |
ТРЕХФАЗНАЯ 380 В |
ТРЕХФАЗНАЯ 380 В |
|
ЧАСТОТА, ГЦ |
50 |
50 |
50 |
|
РАЗМЕРЫ Д×В×Ш, ММ |
1190*450*680 |
1190*450*680 |
1280*480*720 |
|
МАССА, КГ |
485 |
485 |
500/561 |
|
ЧИСЛО ХОДОВ КУЛИСЫ, КОЛ-ВО /МИН |
32 ХОД/МИН |
32 ХОД/МИН |
28 ХОД/МИН |
Таблица максимально допустимых диаметров резки арматурной стали для GQ-40/42/50
|
ДИАМЕТР (ММ) |
6-8 |
9-13 |
14-18 |
19-20 |
БОЛЬШЕ 21 |
|
КОЛИЧЕСТВО ПРУТКОВ ПРИ ЕДИНОВРЕМЕННОЙ РЕЗКЕ ШТ |
6 |
5 |
3 |
2 |
1 |
УСТРОЙСТВО СТАНКА
Станок GQ-40/42/50 состоит из станины, опорной рамы, корпуса с зубчатыми передачами, кулисным и тяговым механизмами, средств защиты оператора, электрооборудования и режущих ножей. Корпус станка изготовлен из cтали. Вся механическая система передач внутри корпуса находится в масляной ванне. Средства защиты представляют собой металлические кожухи, служащие для предохранения от попаданий в движущие передаточные устройства. Кожухи соответствуют требованиям безопасности (в зависимости от комплектации). Станок оборудован контактором с электротепловым реле, электродвигателем и розеткой для подключения двигателя к сети. Станок имеет двойной привод: ручной и педальный (в зависимости от комплектации). Резка арматурной стали производится плоскими ножами, один из которых приводится в движение с помощью кулисного механизма, а второй является неподвижным.
Ножи взаимозаменяемы и имеют различные положения лезвий.
Нож имеет форму квадрата, каждая грань которого является
режущей частью. Нож имеет 8 режущих граней.
- Цена: 715 000 ₸
