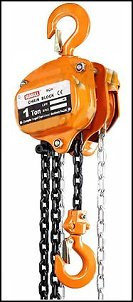

Таль ручная цепная шестеренная стационарная, в дальнейшем «Таль», оснащена передаточным механизмом симметрично расположенных прямозубых цилиндрических зубчатых колес. Состоит из следующих главных деталей: ручная цепь, приводное колесо, тормоз, привод, дисковая шестерня, вал шестерни, шлицевая шестерня, цепное колесо и цепь нагрузки (смотри иллюстрацию «Список деталей цепной тали»).

При вытягивании ручной цепи приводное колесо вращается по часовой стрелке, прижимает шестерни и диск храповика к основанию тормоза, чем вызывает синхронное вращение этих деталей. Привод поворачивает дисковую шестерню, вал шестерни и шлицевую шестерню. Таким образом, приводное колесо механизма подъема обеспечивает плавный и стабильный подъем груза с помощью грузовой цепи.

Используемый тормоз представляет собой дисковый храповик с набором отдельных фрикционных пластин. Он самостоятельно фиксируется при нагрузке, и собачка, прижимаемая силой пружины к дисковому храповику, обеспечивает надежность тормоза.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Таль ручная шестерённая стационарная предназначена для ручного подъёма, опускания и удержания в поднятом положении груза при различных работах в режиме не выше группы режима 1М по ГОСТ 25835-83. Может быть использована, при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях. Таль может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе. Тали стационарные шестеренные имеют относительно низкую строительную высоту (расстояние между верхним и нижним крюками), что обеспечивает оптимальное использование имеющегося пространства. Цепная таль может быть подвешена стационарно или на передвижную тележку (кошку) для перемещения груза по монорельсовому пути двутаврового профиля (в комплект поставки не входит).
